三相電源交流負載比較常見的兩種連接方法
發布時間： 2021-09-07 瀏覽次數: 作者：邁昂科技
連接三相電源交流負載有兩種具體方法：星形連接和三角形連接。
1、電路名稱
單相負載僅需要單相電源進行供電。照明負載、生活家電電器
三相電源交流負載同時需要三相電源。將三相電源電動機、三相變壓器、單相負載連接到三相電源負載。
對稱三相電源交流負載ZA=ZB=ZC示例：三相電源電動機。
(1)從電源提供的電壓=負載的額定電壓。

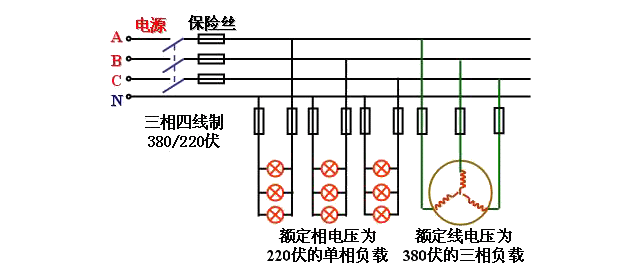

1、三相四線供電電路
相電流：流經負載的電流。
線電流：流過火線的電流。
用以三相四線電路
電壓的關系：負載電壓=電源相電壓。
電流的關系：線電流=相電流。
1、電路名稱
單相負載僅需要單相電源進行供電。照明負載、生活家電電器
三相電源交流負載同時需要三相電源。將三相電源電動機、三相變壓器、單相負載連接到三相電源負載。
對稱三相電源交流負載ZA=ZB=ZC示例：三相電源電動機。
三相電源不對稱負載ZA，ZB，ZC不相等示例：由單相負載組成的三相電源負載。
(1)從電源提供的電壓=負載的額定電壓。
(2)單相負載應盡可能均勻地分配給三相電源。
1、三相四線供電電路
三相電源負載的一端相互連接，并連接到電源的中點。負載的另一端連接到相應電源的火線。用以非對稱三相電源負載。
三相電源負載的一端互相連接，而負載的另一端則連接到電源的相應火線。用以對稱的三相電源負載。
相電流：流經負載的電流。
線電流：流過火線的電流。
中性線電流：流過中性線的電流。

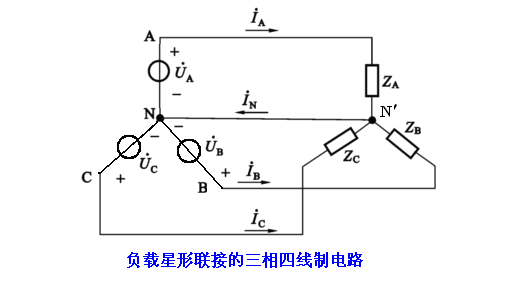

用以三相四線電路
電壓的關系：負載電壓=電源相電壓。
電流的關系：線電流=相電流。
