- 名稱：SSA5000A系列頻譜分析儀
- 型號：SSA5000A
- 品牌：鼎陽科技
- 描述：
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載

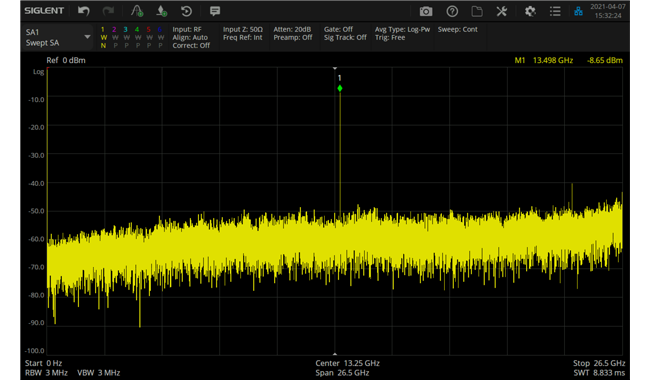

頻譜分析功能
易用的微波測量功能，便捷的操作界面
信號調制分析功能
提供 AM/FM 模擬信號，ASK/FSK/PSK/MSK/QAM 數字信號分析和 EVM 計算。

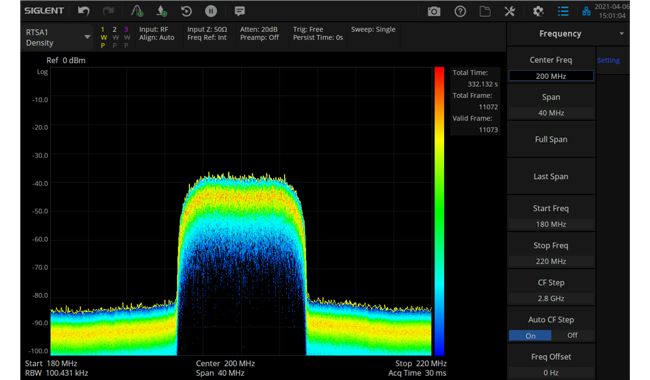

實時頻譜分析功能
支持 Density，3D，Spectrogram，PvT 等多種顯示方式，多維度觀察復雜瞬變信號
實時信號采集和數據分析
基于 PC 軟件 EasyVSA 實現的實時信號采集功能以及信號調制分析。
-
頻譜分析頻率范圍：9 kHz - 26.5 GHz
-
實時分析帶寬 40 MHz（Real-Time Analysis）
-
顯示平均噪聲電平 DANL 低于 -165 dBm/Hz
-
相位噪聲低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）
-
信號調制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等
規格參數
|
測量頻率范圍
|
SSA5083A：9 kHz~13.6 GHz
SSA5085A：9 kHz~26.5 GHz
|
|
分辨率帶寬
|
1 Hz~10 MHz
|
|
顯示平均噪聲電平
|
-165 dBm/Hz
|
|
單邊帶相位噪聲
|
<-105 dBc/Hz
|
|
三階交調TOI
|
+15 dbm
|
|
實時分析帶寬
|
40 MHz
|
|
頻率分辨率
|
1 Hz
|
|
實時頻譜視圖
|
概率密度譜，瀑布圖，3D頻譜，時間功率譜
|
|
高級測量功能（選配）
|
CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor
|
|
型號調制分析（選配）
|
AM， FM， ASK， FSK， MSK， PSK， QAM
|
|
遠程控制接口
|
LAN， USB Device， USB Host(USB-GPIB)
|
|
遠程控制能力
|
SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/I-MAX， Web Browser， Easy Spectrum software， File Explorer
|
|
顯示
|
12.1 英寸（1280x800）顯示屏，支持鼠標和鍵盤
|
|
型號
|
頻率范圍
|
矢量網絡分析范圍
|
分辨率帶寬（RBW）
|
相位噪聲(典型值)
|
顯示平均噪聲電平
|
跟蹤源
|
|
SSA5083A
|
9 kHz ~ 13.6 GHz
|
-
|
1 Hz ~ 10 MHz
|
<-105 dBc/Hz
|
-165 dBm/Hz
|
-
|
|
SSA5085A
|
9 kHz ~ 26.5 GHz
|
-
|
1 Hz ~ 10 MHz
|
<-105 dBc/Hz
|
-165 dBm/Hz
|
-
|
