- 名稱：低壓差分探頭DP6020
- 型號：DP6020
- 品牌：知用電子
- 描述：DP6020 探頭是具有浮地測量功能的低壓差分探頭。測量電壓±20V(DC+Pk),其帶寬最高達200MHz，提供 10:1 的衰...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
概 述
DP6020 探頭是具有浮地測量功能的低壓差分探頭。測量電壓±20V(DC+Pk),其帶寬最高達200MHz，提供 10:1 的衰減設置，具有 1 MΩ 的輸入阻抗，以及 3.5 pF 的低輸入電容，可以最大程度地降低電路負載，具有過壓報警功能，可以兼容任何具有 50 Ω BNC 輸入的示波器，并可以通過示波器或計算機上的 USB 端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。
應用
浮地差分信號測量
高速功率測量
數字差分總線
汽車串行總線（CAN、LIN、FlexRay）
產品及附件說明

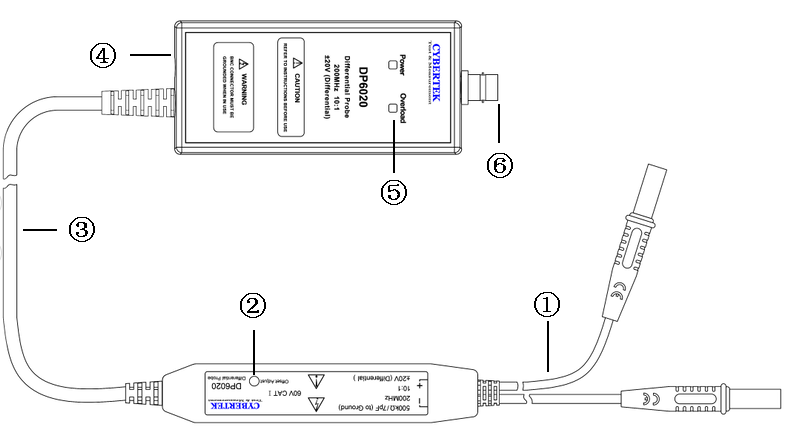

探頭主體說明
詳細說明：
①輸入線：長度約 15cm，連接探夾后測量電壓信號。
②偏置調節：調節該可調電阻，實現輸出偏置調節。
③連接線：探頭前端和后端連接線，長度 70cm
④電源接口：標準的 USB B 型接口，通過標配的 USB 適配器供電；也可以通過示波器供電，使用方便。
⑤過載報警指示燈(Overload):測量范圍超過量程時，過載指示燈亮,且有報警聲。
⑥輸出接口：標配標準的 BNC 輸出接口，可接任何廠家示波器，要求示波器輸入阻抗設置為 50Ω， 或者接標配的貫通式 50Ω負載，示波器輸入阻抗設置成 1MΩ。

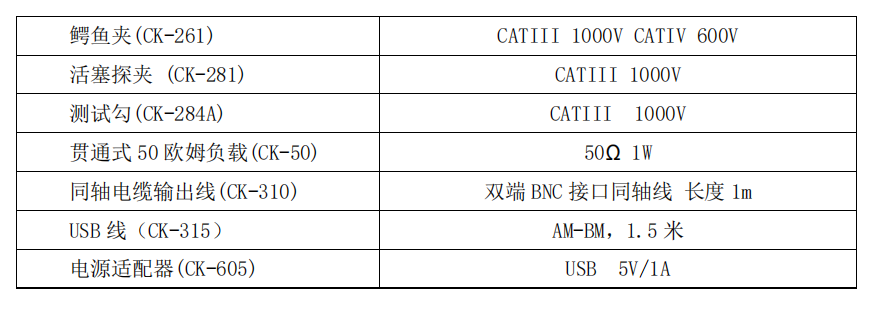

附件說明
操作步驟
測試前應估計被測電壓幅值，若超過電壓量程，可能會損壞探頭，造成產品損壞。
輸入線和輸出線連接好探頭；探頭與示波器或者其它測量?jī)x器連接。
電源適配器接入電壓探頭，綠色電源指示燈亮。當測量電壓超過量程時，過載指示燈會亮，且有報警聲。
設置示波器或者其它測量?jī)x器的衰減比例為 10：1，示波器輸入阻抗設置為 50Ω(如果探頭輸出端口外接 50Ω 貫通式負載，那么示波器輸入阻抗設置為 1MΩ)；根據被測電壓的大小，調整好示波器的靈敏度。
根據需要連接探頭夾具，連接被測對象開始測量。測試時，探頭主體應盡量遠離高壓脈沖電路以減小對探頭的干擾。
測試完畢后，先關閉被測電路電源，再關閉探頭電源，將兩個輸入端與被測點斷開，輸出 BNC插頭從示波器上拔下。
保養及維護
保持探頭的清潔干燥。
若需清潔，可用柔軟干布擦拭，不可使用化學藥劑清潔。
不使用探頭時，請將其放入所配包裝內，置于陰涼﹑潔凈和干燥處。
運輸探頭時，務必放入本公司所配的包裝內，可起防震作用
不可用力拽拉輸入線和輸出線，避免過度扭曲﹑折彎或打結。
保修
參照保修卡說明。

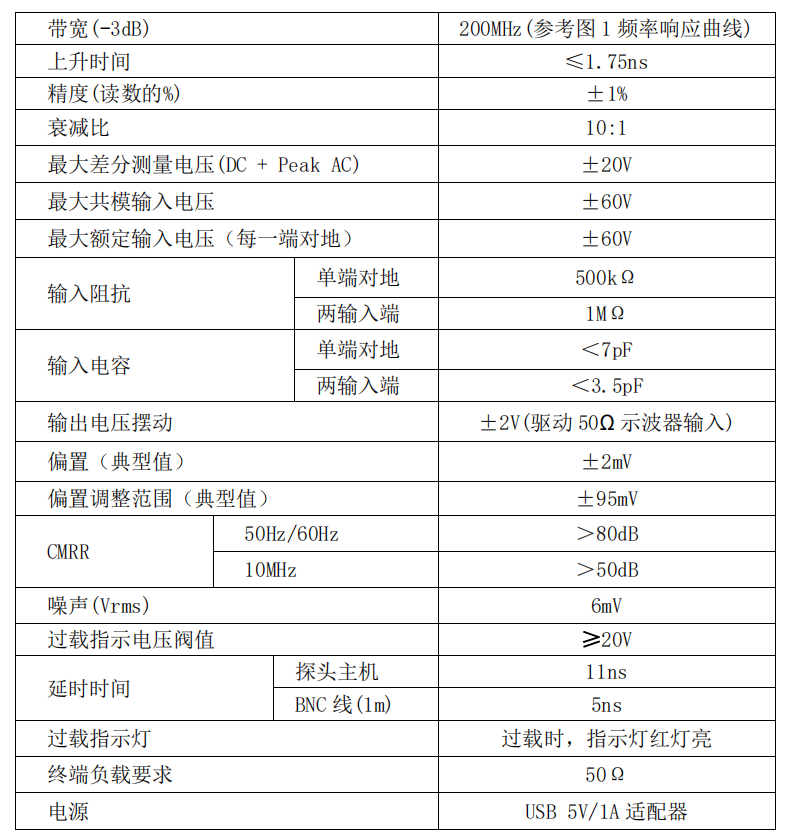

電氣規格
機械規格
環境特性

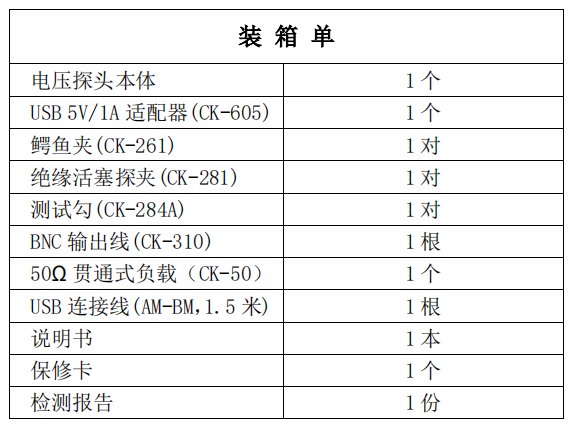

裝箱單
