產品介紹 Production Introduction
能芯電子開發的桌面式動態可靠性測試系統（PSL-DHTGB/DHTRB-SE）為開放式的動態可靠性測試系統，支持小批量不同封裝形式的單管與模塊的DGS/DRB實驗。
桌面式動態可靠性測試系統（PSL-DHTGB/DHTRB-SE）的設計靈感來自于樂高玩具，通過搭配能芯電子多類型的測試功能板、驅動器、參數采集卡與動態可靠性測試軟件，結合客戶自有的示波器與探頭，以搭積木的形式形成設備。該系統具有高性?xún)r(jià)比、易維護等優點，以最低成本幫助客戶實現動態可靠性的測試能力。

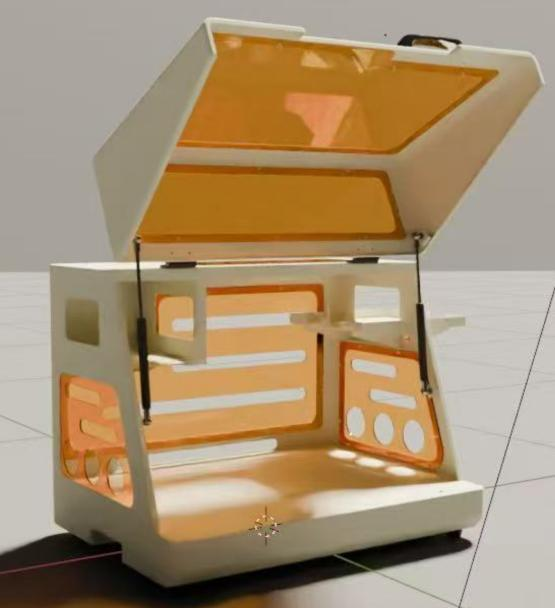

桌面式動態可靠性測試系統配套殼體，附贈動態可靠性測試軟件，可設置實驗參數，監控過程曲線。
桌面式動態可靠性測試系統配套的多種測試功能板，可單獨作為配件采購，實現DGS/DRB的測試功能。
產品規格 Product Specifications
| 類別 | 詳情 |
|---|---|
|
測試項目 |
DHTGB（DGS）動態柵極偏置可靠性測試
或
DHTRB（DRB）動態反偏可靠性測試
兼容主動式與被動式
|
| Vgs | 典型測試范圍：-10~22V |
| Vds | 典型測試范圍：520~1200V |
| 頻率范圍 |
單管TO247-3L/4L：0~1000kHz
模塊Easy1B/2B：0~200kHz
模塊HPD：0~100kHz
（根據器件與安裝條件取最優值調節）
|
| 占空比 | 10~90%（根據器件與安裝條件取最優值調節） |
|
dVgs/dt dVds/dt |
≥0.3V/ns（根據器件與安裝條件取最優值調節）
≥50V/ns（根據器件與安裝條件取最優值調節）
|
| 過沖 | 0（根據器件與安裝條件取最優值調節） |
| 監控參數 | Igss，Vth，外殼溫度 |
| 加熱/冷卻方式 |
風冷鰭片，加熱板
其中風冷鰭片的降溫效果取決于設備所處實驗環境，
加熱板最高溫度至200℃。
|
| 最大容量 |
DHTGB（DGS）或DHTRB（DRB）
單管：16顆；
半橋模塊（以Easy1B為例）：4個；
三相模塊（以HPD為例）：2個；
|
